ZVR高溫熔鹽泵
流量（Flow）:~2300 m3/h
揚程（Head）: ~210 m
溫度（Temperature）: ~600℃
液下深度（Submerged depth）：~16m
應用范圍 Application Scope
高溫熔鹽泵的適用于在中高溫條件下，安全、可靠、長期地輸送具有強腐蝕性和易凝固特性的熔鹽介質的工業流程中。主要用于槽式太陽能光熱電站的冷、熱熔鹽循環泵；槽式、塔式太陽能光熱電站的化鹽泵和排鹽泵；塔式太陽能光熱電站的高壓冷熔鹽泵、熱熔鹽循環泵、調溫熔鹽泵；苯酐、順酐、均酐、丙烯酸、富馬酸、三聚氰胺、制冷劑、鋁鎂行業等的工藝系統中使用的熔鹽泵。
High-temperature molten salt pumps are suitable for safely, reliably, and continuously transporting molten salt media with strong corrosiveness and a tendency to solidify under medium to high-temperature conditions in industrial processes. They are mainly used in trough-type solar thermal power plants as cold and hot molten salt circulation pumps; in trough-type and tower-type solar thermal power plants as chemical salt pumps and salt drainage pumps; in tower-type solar thermal power plants as high-pressure cold molten salt pumps, hot molten salt circulation pumps, and temperature-regulating molten salt pumps; and in process systems within industries such as phthalic anhyd
產品特性
符合API610標準，提供優良性能和高可靠性的的濕坑泵應用。
立式單級或多級泵提供流量和水頭較寬的性能范圍。
泵體過流部件采用特種耐火材料與獨特冷卻系統設計，能承受高溫熔液沖擊，抗熱震性能優異，有效防止開裂與侵蝕。
葉輪水力設計兼顧效率與平緩輸送，線速度經過優化，**限度減少對高粘度熔液的攪動，避免渦卷氣體，保證流量穩定，運行平穩可靠。

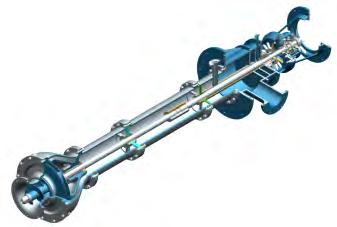

產品結構
軸承系統：深溝軸承與推力向心球面滾子軸承組合，采用稀油潤滑，具有風冷&水冷功能，確保軸承在低溫環境下長期工作。
接觸熔鹽的托架上方采取水冷卻、固體隔熱雙隔熱措施。
密封系統：延展的軸向密封、動力間隙密封以及泄壓開孔，確保零泄漏，安全可靠，有效防止高溫熔液外泄和冷空氣吸入，安全可靠。
采用氮氣或儀表氣體使熔鹽與空氣隔離避免熔鹽高溫氧化。
利用了 HVOF 在核電產品運用的成熟工藝，高溫耐蝕合金成熟技術，應用在關鍵承磨零件表面。
泵進口增設誘導輪能滿足系統低NPSHa要求。
先進的軸對稱結構設計，保證了泵在高溫狀況下的材料的力學性能&熱膨漲對稱和均衡。
ZVR 型熔鹽泵有帶保溫夾套&不帶保溫夾套量種結構型式,，提供選擇。
高溫材料（泵體/葉輪） | 軸 | 排出管及排出室 | 溫度℃ |
347SS、310SS、321SS、316L | 高溫不銹鋼 | 高溫不銹鋼 | ≤600 |
蒙乃爾400 | |||
WC6、12%Cr、ZG45Ⅱ | 高溫鉻鋼 高溫不銹鋼 | 高溫碳鋼 高溫不銹鋼 | ≤500 |
316SS、304SS、316L |
主要配置項目 | 廠家標配 | 可選配置 |
電動機 | 國產品牌 | 南陽，佳木斯，ABB，西門子，AB， |
或指定品牌 | ||
軸承 | 瓦洛 | SKF，NSK，FAG |
或指定品牌 | ||
法蘭 | 行業標準 | 國標GB/T 9124.1 |
歐標，德標，美標，日標或指定 | ||
聯軸器 | 柱銷聯軸器 | 或指定 |
