自平衡多級泵
口徑（Diameter）:40~350mm
流量（Flow）:3.75~1100m3/h
揚程（Head）:50~1400m
應用范圍Application Scope
適用于輸送顆粒含量≤1.5%，顆粒≤1.3mm，溫度≤180℃的清水或物理化學性質類似于清水的其它液體；主要用于工業用電站內給水輸送、鍋爐供水系統和冷凝水輸送、石油化工，煤化工、化學工業介質輸送、化工工業流程以及壓縮機、脫殼機等設備的水輸送。
Suitable for conveying clean water or other liquids with physical and chemical properties similar to clean water, containing particle concentrations ≤1.5%, particle size ≤1.3mm, and temperature ≤180°C; Primarily used for: feed water transport in industrial power plants, boiler feedwater systems and condensate water transport, medium conveyance in petroleum, coal chemical, and chemical industries, chemical industrial processes, and water supply for equipment such as compressors and decorticators.
產品特性
該產品依據API610標準研究開發
取消傳統的用于平衡軸向力的平衡盤系統，依靠葉輪對稱分布平衡軸向力
產品運行具有運行高效節能、平衡可靠、運行成本大大降低優勢
可通過改變泵的材質、密封形式和增加冷系統輸送溫度≤280℃熱水、油類、腐蝕性或含磨料的介質
產品結構
主要由：進水段、中段、出水段、次級進水泵、正導葉、反導葉、正葉輪、反葉輪、軸、節流減壓裝置，擋套、軸承體、過濾網等零件組成
轉子由裝在軸上的正葉輪、節流減壓裝置、反葉輪、軸套、軸承等零件組成；軸承端采用“固游式”干油潤滑結構，驅動端采用圓柱滾子軸承，末端采用角接觸球軸承；
軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安裝要正確，填料松緊程度必須適當，以液體一滴一滴滲出為宜。泵各種密封元件裝在密封腔內，腔內要通入一定壓力的水，起水封、水冷及水潤滑作用。在軸封處裝有可更換的軸套，以保護泵軸。
轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度已影響泵的工作性能時應及時給予更換
該系列泵通過彈性注銷聯軸器或膜片聯軸器由原動機直接驅動。從原動機方向看，泵為順時針旋轉方向。

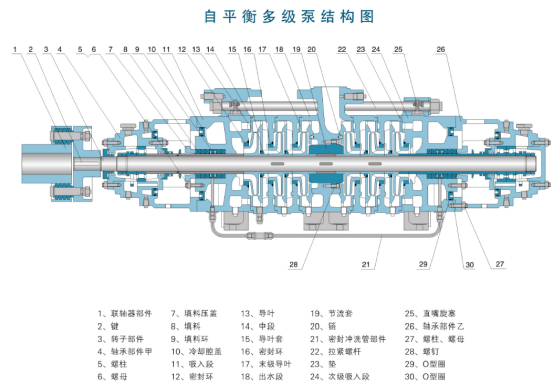

泵結構示意圖如下：
泵類型 | 材質類別 | 進水段 次級進水段 出水段 | 中段 正導葉 反導葉 尾蓋 | 正葉輪 反葉輪 | 主軸 | 軸套 | 中節流軸套 后節流軸套 | 中節流套 后節流套 | 密封環 導葉套 | ||
正常軸 | 細長軸 | 機械密封 | 填料密封 | ||||||||
D(P) | 普通材質 | HT200 | HT200 | HT200 | 45 | 40Cr | 2Cr13 | HT250 | 40Cr | QT600Mn2 | HT250 |
DF(P) | 輕度耐腐 | 2Cr13 | 2Cr13 | 2Cr13 | 3Cr13 | 2Cr13 | 2Cr13 | 2Cr13 | 2Cr13 | ||
中度耐腐 | 0Cr18Ni9 (304) | 0Cr18Ni9 (304) | 0Cr18Ni9 (304) | 3Cr13 | 0Cr18Ni9 (304) | 0Cr18Ni9 (304) | 0Cr18Ni9 (304) | 3Cr13 | |||
高度耐腐 | 0Cr17Ni12Mo2 (316) | 0Cr17Ni12Mo2 (316) | 0Cr17Ni12Mo2 (316) | 3Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 0Cr18Ni9 (304) | ||||
DY(P) | 普通材質 | HT200 | HT200 | HT200 | 45 | 40Cr | 2Cr13 | 2Cr13 | 2Cr13 | 2Cr13 | |
鑄鋼材質 | ZG230-450 | ZG230-450 | ZG230-450 | 45 | 40Cr | 2Cr13 | 2Cr13 | 2Cr13 | 2Cr13 | ||
不銹鋼材質 | 2Cr13 | 2Cr13 | 1Cr18Ni9Ti | 3Cr13 | 2Cr13 | 2Cr13 | 2Cr13 | 2Cr13 | |||
MD(P) | 球鐵耐磨材質 | QT400 | QT400 | ZG230-450/QT500 | 45 | 40Cr | 2Cr13 | QT500 | QT500 | QT600Mn2 | QT500 |
主要配置項目 | 廠家標配 | 可選配置 |
電動機 | 國產品牌（重慶/西安） | 南陽，佳木斯，ABB,茵夢達或指定品牌 |
軸承 | 哈瓦洛 | SKF,NSK,FAG或指定品牌 |
機封 | 自貢 | 四川日機，成都一通，上海博格曼 |
法蘭及配對法蘭 | 行業標準 | 歐標，德標，美標，日標，國標 |
聯軸器聯軸器 | 注銷聯軸器 | 膜片式聯軸器 |
