液力透平
流量（Flow）:420~2600m3/h
水頭（Head）:120~640m
轉速（Speed）:2970r/min
溫度（Temperature）：-20~250℃
應用范圍Application Scope
適用于輸送純凈或含有微量細小顆粒，中性或有腐蝕性介質的液體；主要用于：合成氨裝置脫硫工序、天然氣凈化廠脫硫裝置、煉油廠渣油加氫脫硫裝置、石化廠高壓加氫裝置加氫裂化及反滲透海水淡化系統余壓回收裝置。
Designed for conveying pure liquids or media containing trace amounts of fine particles, which can be neutral or corrosive; primarily used in: synthetic ammonia units for desulfurization processes, desulfurization units in natural gas purification plants, residue hydrodesulfurization units in refineries, hydrocracking sections of high-pressure hydrogenation units in petrochemical plants, and residual pressure recovery systems in reverse osmosis seawater desalination systems.
產品特性
■ 產品符合API610標準，軸封系統符合API682標準。
■ 加粗重型軸設計，軸及軸承承載能力強，壽命長。
■ 透平效率高，能量回收充分。
■ 透平與負載直聯傳動，機組占地面積小、投資和維護費用低。
■ DCS控制簡單可靠。
■ 透平可在超額定轉速10%時安全運轉，可充分回收系統富裕能量。
■ 機封有多種沖洗方式可供選擇，并選配國內**機械密封廠家的機封，密封可靠、壽命長。
■ 透平運行平穩、噪音低。
產品結構
■ 液力透平ZHT分為三種結構形式：
1、ZHT—單級單吸懸臂中心支撐式OH2結構。
2、ZHT（S）—單級雙吸水平中開式BB2結構。
3、ZHT（D）—單吸多級自平衡中心支撐式BB4結構。
■ 透平均為上進上出。
■ 均為中心支撐，適用高溫介質。
■ 軸承均采用水冷結構，提高軸承的使用壽命。

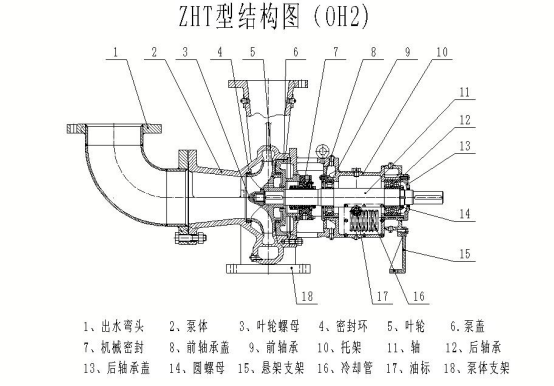

具體結構見下圖
API610標準等級：C-6、A-7、A-8、D-1、D-2或其它材料組合
主要配置項目 | 廠家標配 | 可選配置 |
軸承 | SKF | NSK,FAG或指定品牌 |
機封 | 自貢 | 四川日機，成都一通，上海博格曼 或指定品牌 |
法蘭及配對法蘭 | 國標 | 歐標，德標，美標，日標 |
聯軸器 | 膜片式聯軸器 | 無錫創明、沈陽申克 或指定品牌 |
